Вимірювач оптичної потужності і локатор оптоволокна 10мВт

Вимірювач оптичної потужності і локатор оптоволокна 10мВт

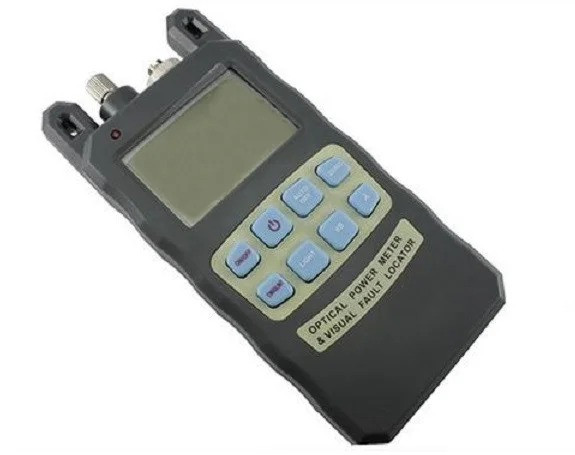

Вимірювач оптичної потужності і локатор оптоволокна 10мВт використовується при монтажі, обслуговуванні і ремонті оптоволоконних ліній.
Прилад оснащений приймачем світла з двома насадками під коннектори типу SC/FC/ST і візуальним локатором з потужністю 10 мВт.
Пристрій має в наявності вісім кнопок управління.

• ON/OFF &ndash: включення/вимикання візуального локатора;
• Power &ndash: включення/вимикання вимірювача оптичної потужності;
• AUTO OFF &ndash: включення/вимикання функції автоматичного вимкнення. Час автоматичного вимикання становить 10 хвилин;
• ZERO &ndash: обнулення;
• CW/GLINT &ndash: перемикання режимів візуального локатора. Постійне світіння або миготіння з частотою 2 Гц;
• LIGHT &ndash: включення/вимкнення підсвічування дисплея. Підсвічування зеленого кольору;
• dB &ndash: перемикання одиниць вимірювання потужності між nW і dB;
• &lambda: (лямбда) – перемикання між сімома робочими довжинами хвилі. Можливі значення: 850, 980, 1300, 1310, 1490, 1550, 1625 нанометрів.

Працює від двох елементів живлення типорозміру AA, які не входять в комплект поставки.
Для включення вимірювача потрібно натиснути і утримувати кнопку Power, поки не включиться дисплей.
На дисплеї відображається три значення:

1. Верхнє значення: робоча довжина хвилі. Перемикається за допомогою кнопки λ (лямбда).
2. Середнє значення: відносна оптична потужність в dBm.
3. Нижнє значення: абсолютна оптична потужність dB (децибелах) або nW (нано ватах). Перемикається за допомогою кнопки dB.

У комплекті йде два адаптера під коннектори типу SC/FC/ST для підключення до приймача світла.
Щоб включити візуальний локатор потрібно натиснути і утримувати кнопку ON/OFF, поки не включиться червоний світлодіод в лівій, верхній частині корпусу. Вбудований потужний лазерний світлодіод 10 мВт з довжиною хвилі 650 нм дозволяє знаходити дефекти на відстанях до 10 км.
На лазері локатора є захисний ковпачок, який з'єднаний з приладом ланцюжком, щоб не загубився. Потрібно відкрутити ковпачок, далі на гніздо локатора потрібно накрутити коннектор оптоволокна і починати роботу.
При работе с устройством следует придерживаться правил безопасности, ни в коем случае не направлять лазерный луч в глаза, это может привести к повреждению сетчатки и потере зрения.

Характеристики:

• Тип: оптические;
• Рабочая длина волны: 850, 980, 1300, 1310, 1490, 1550, 1625 нанометров;
• Измерения оптической мощности: абсолютные, относительные;
• Диапазон измеряемой мощности: -70 до 10 dBm;
• Точность: 0,01 dB / dBm;
• Мощность визуального локатора: 10 мВт;
• Дальность работы визуального локатора: до 10 км;
• Размеры прибора: 180 х 83 х 29 мм;
• Вес прибора: 200 г;
• Вес комплекта: 307 г.

Комплектация:

• Вимірювач оптичної потужності + локатор оптоволокна 10 мВт;
• Адаптери під коннектори типу SC/FC/ST: 2 шт;
• Чохол;
• Посібник користувача англійською мовою.

*Колір і відтінок товару на фотографії може відрізнятися від реального. Комплектація товару може бути змінена виробником без повідомлення. Магазин не несе відповідальності за зміни, внесені виробником
